Задача №120 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Построить:
а) треугольник с вершинами (100, 100), (150, 100), (80, 170);
б) прямоугольник с вершинами (80, 80), (170, 80), (170, 150), (80, 150);
в) пятиугольник с вершинами (100, 100), (150, 100), (170, 120), (150, 140), (100, 140), (80, 120);
г) шестиугольник с вершинами (120, 100), (140, 120), (140, 140), (120, 160), (100, 140), (100, 120);
д) выполнить задания а) - г), дополнив каждое из них требованием закраски построенной плоской фигуры
*)*) Построения и закраску фигур в этой и последующих задачах выполнять любыми цветами, имеющимися на конкретной вычислительной машине.
Скачать решение на языке: TPascal
Задача №121 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Построить и закрасить квадрат со стороной 30 пиксел *), центр которого совмещен с центром экрана. Стороны квадрата должны быть параллельны осям координат экрана. *) Длины отрезков в этой и следующих задачах указываются в количестве адресуемых точек экрана (пикселах).
Скачать решение на языке: TPascal
Задача №122 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Построить и закрасить прямоугольник со сторонами 30 и 50 пиксел, центр которого совмещен с центром экрана. Стороны прямоугольника должны быть параллельны осям координат экрана.
Скачать решение на языке: TPascal
Задача №123 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Построить и закрасить круг радиуса 40 пиксел, центр которого совмещён с центром экрана.
Скачать решение на языке: TPascal
Задача №124 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)

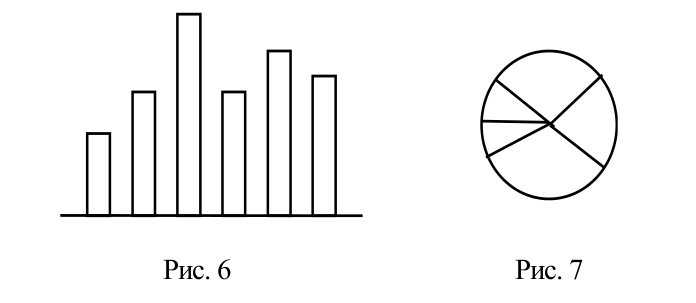

Столбчатая диаграмма (гистограмма) представляет собой набор прямоугольников, основания которых равны, а высоты пропорциональны числовым величинам, взятым из некоторой cовокупности (рис. 6). Для большей наглядности прямоугольники диаграммы обычно закрашивают в разные цвета. Даны семь действительных положительных чисел a1 , a2 , ... , a7. Построить гистограмму для этих значений.
Скачать решение на языке: TPascal
Задача №125 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Секторная диаграмма — это круг, площади секторов которого пропорциональны соответствующим числовым величинам, взятым из некоторой совокупности (рис. 7). Для большей наглядности секторы диаграмм закрашивают в разные цвета. Даны семь действительных чисел a1 , a2 , ... a7. Построить секторную диаграмму для этих значений.
Скачать решение на языке: TPascal
Задача №126 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)

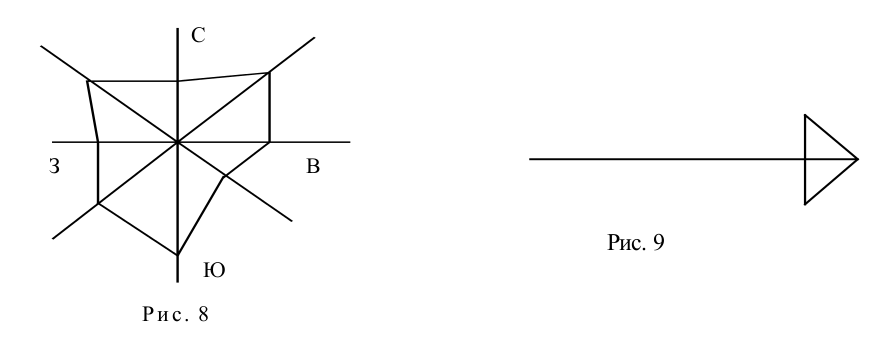

Даны натуральные v1 , v2 , ..., v8 , задающие число дней в году, в которых преобладало соответственно северное, северо- восточное, восточное, юго-восточное, южное, юго-западное, западное или северо-западное направление ветра. Построить розу ветров (рис. 8).
Скачать решение на языке: TPascal
Задача №127 (Из учебника С.А. Абрамов, Г.Г. Гнездилова, Е.Н. Капустина, М.И. Селюн; Вологда 2000г.)
Стрелка (рис.9) состоит из отрезка прямой и равностороннего треугольника-острия. Сторона треугольника, пересекающая отрезок, образует с ним прямой угол; точка пересечения делит отрезок в отношении 1:5. Построить:
а) горизонтальную стрелку, направленную из точки (100,100) в точку (150,100);
б) горизонтальную стрелку, направленную из точки (150,100) в точку (100,100);
в) вертикальную стрелку, направленную из точки (100, 50) в точку (100,150);
г) вертикальную стрелку, направленную из точки (100,100) в точку (100,50).
